Промышленный тепловой насос ETW Mitsubishi Heavy Industries
Водо-водяные тепловые насосы ETW представляют собой реверсивный чиллер, работающий по обратному циклу Карно, конструкция которого предусматривает наличие оптимизированного охлаждающего контура на базе центробежного процессора.

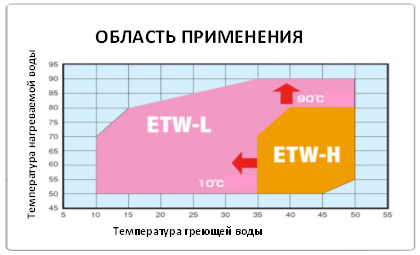

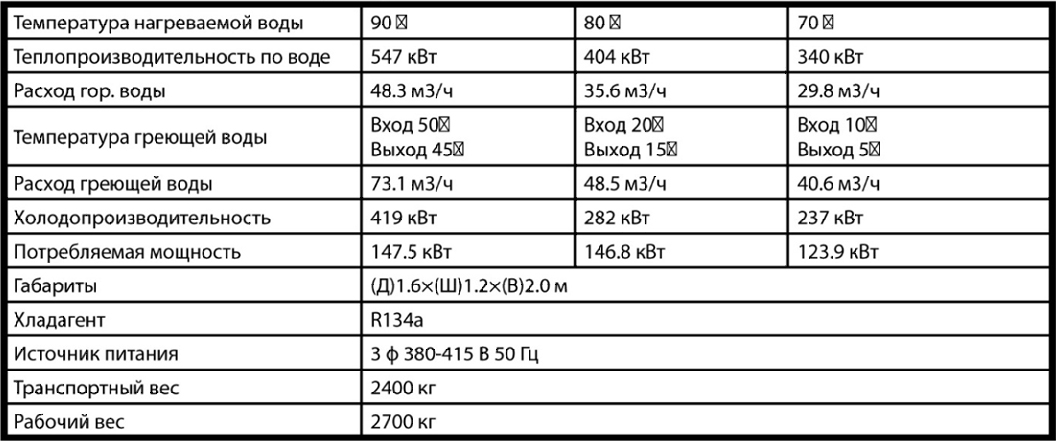

График на рис. 1 демонстрирует диапазон условий, в которых может эксплуатироваться ETW. Наглядно показано, что при достаточно низком значении температуры греющей жидкости можно получать одновременно и горячую, и холодную воду. В таблице 1 указаны характеристики оборудования серии ETW-L. Демонстрируется, что аппарат может иметь разную производительность (от 340 до 600 кВт) в зависимости от сочетания температур нагревающей жидкости и нагреваемой воды. При номинальных параметрах тел (греющее +20 ℃, нагреваемое +80 ° С) коэффициент энергоэффективности составляет 3,71. Таким образом, на каждый 1 кВт использованной электроэнергии приходится до 3, 7 кВт выработанного тепла.
1. Основные технические характеристики тепловых насосов
СФЕРА ПРИМЕНЕНИЯ ПРОМЫШЛЕННЫХ ТЕПЛОВЫХ НАСОСОВ
Область применения промышленных тепловых насосов достаточно широкая. Данное оборудование может быть использовано при следующих условиях:
- Максимальная температура нагреваемой воды - 90˚С
- Температура греющей воды от 10 до 50˚С
На промышленных предприятиях

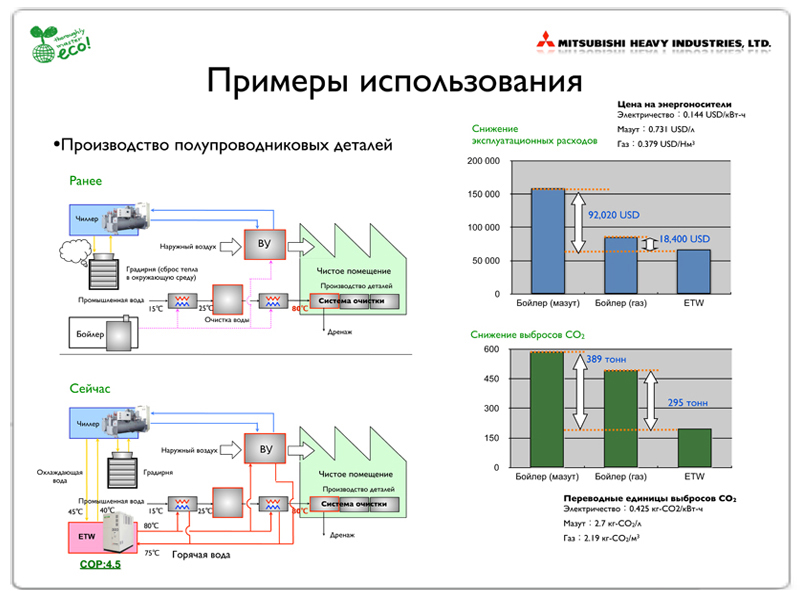

Оборудование данного типа может быть использовано на промышленных объектах, например, на предприятии по производству полупроводниковых микросхем, как это сделала компания Sony. Есть примеры применения промышленных тепловых насосов MHI на производстве пищевых продуктов в антисептической упаковке. На каждом из указанных объектов была произведена смена технологического процесса: взамен одного газового бойлера был установлен тепловой насос серии ETW. В пересчете на год использования коэффициент экономии составил на каждом предприятии порядка 000. Помимо этого удалось обеспечить снижение выброса парниковых газов (защиту экологии), а также повысить энергоэффективность. Данный результат был обусловлен вторичным использованием тепла, которое ранее просто удалялось во внешнюю среду. Принцип работы теплового насоса заключается в использовании энергии низкопотенциального тепла (воздуха, воды и т. д.) и преобразование ее в тепло, которое в дальнейшем может быть использовано для обогрева. При этом оборудование MHI характеризуется высокой эффективностью – на каждый истраченный 1 кВт электроэнергии производится до 3,7 кВт тепла.
На объектах социальной сферы
Промышленные тепловые насосы MHI серии ETW также могут быть использованы для организации отопления/охлаждения воздуха и подготовки горячей воды для санитарно-гигиенических нужд на объектах коммерческого назначения, например, в отелях или в бизнес-центрах или крупных административных зданиях.

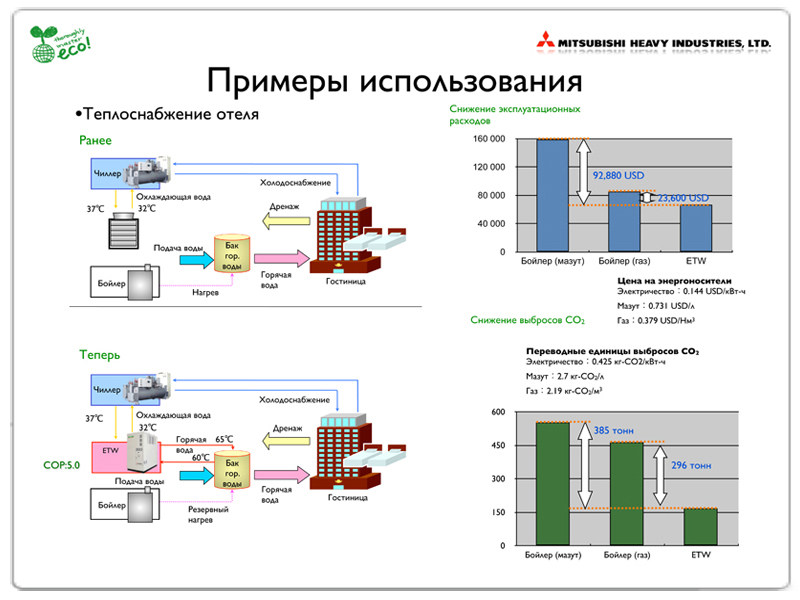

Внесенные изменения в инженерную схему гостиницы, которая изначально предусматривала охлаждение или/и обогрев воздуха, а также нагрев воды для санитарно-гигиенических и бытовых нужд. Тепловой насос серии ETW был установлен взамен градирни – водо-воздушного теплообменника, в котором производится передача тепла от рабочей жидкости в воздух (при непосредственном контакте с атмосферой). Целью изменений являлось повышение энергоэффективности системы и снижение уровня выброса парниковых газов. Таким образом были сохранены функции жизнеобеспечения объекта (кондиционирование, отопление, ГВС и т. д.), а также сэкономлены значительные денежные средства за счет уменьшения расходов на оплату электроэнергии.
