Фреоновые секции приточных установок. Контроллер «PAC-AH M-J» Mitsubishi Electric
Контроллеры PAC-AH125, 140, 250, 500M-J позволяют подключить фреоновую секцию приточной установки к наружному блоку мультизональной VRF-системы City Multi. При этом допускается работа приточной установки в режиме как охлаждения, так и нагрева. Контроль целевой температуры может осуществляться по температуре вытяжного воздуха или приточного воздуха в канале.

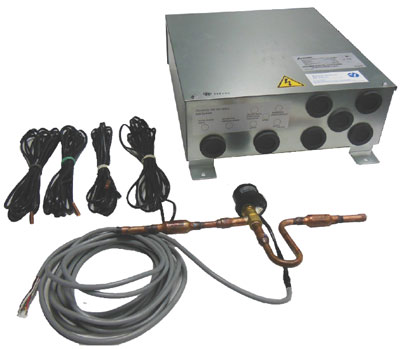

В комплекте с контроллером поставляются 4 термистора с элементами крепления, а также электронный расширительный вентиль.
Управление контроллером может быть организовано с помощью пультов управления PAR-33MAAG или PAR-U02MEDA, поставляемых отдельно, а также с помощью внешних сигналов: сухой контакт — включение/выключение, аналоговый сигнал 0~10 В — целевая температура, сухой контакт — авария. Для взаимодействия с внешними системами предусмотрены выходные сигналы: включено/выключено, авария, оттаивание, управление вентилятором.
На плате контроллера установлен разъем для подключения прибора MAC-333IF-E. Этот прибор обеспечивает альтернативные возможности управления.
Примечания:
- 1) В один гидравлический контур могут быть подключены один или несколько контроллеров PAC-AH125, 140, 250, 500M-J, а также внутренние блоки City Multi.
- 2) Допускается комбинировать в одном гидравлическом контуре внутренние блоки системы City Multi и контроллеры PAC-AH125, 140, 250, 500M-J. При этом максимальный расход воздуха приточной установки должен быть уменьшен до значения, указанного в Информационной брошюре.
- 3) Допускается подключение нескольких контроллеров фреоновых секций к одному наружному блоку.
PAC-AH_M-J (1 МБ, 2 стр.)| Наименование | PAC-LV11M-J |
|---|---|
| Применяется с наружными блоками | PUCY-(E)P*Y(S)KA, PUHY-(E)P*Y(S)NW-A, PUHY-HP*Y(S)HM-A, PUHY-RP*Y(S)JM-B, PUHY-(E)P*Y(S)JM-A, PQHY-P*Y(S)LM-A, PURY-P*Y(S)NW-A, PURY-RP*YJM-B, PQRY-P*Y(S)LM-A Примечание. Прибор PAC-AH500M-J не может быть подключен к наружным блокам PURY и PQRY. |
| Хладагент | R410A |
| Суммарная установочная производительность фреоновых секций приточных установок и внутренних блоков | 80-100% от индекса производительности наружного блока |
