Подключение блоков бытовой серии. M-контроллер «PAC-LV11M-J» Mitsubishi Electric

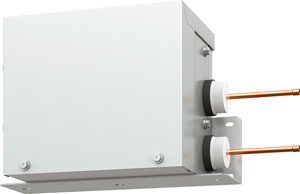

Внутренние блоки бытовой серии ПРЕМИУМ Инвертор MSZ-LN25~50VG, ДЕЛЮКС Инвертор MSZ-FH25~50VE, ДИЗАЙН Инвертор MSZ-EF22~50VE, СТАНДАРТ Инвертор MSZ-SF15/20VA и MSZ-SF25~50VE, а также напольные блоки MFZ-KJ25~50VE подключаются в мультизональную VRF-систему CITY MULTI с помощью специального М-контроллера PAC-LV11M-J. М-контроллер представляет собой металлический корпус, в котором смонтированы электронный ТРВ и электронный печатный узел для преобразования команд из сети M-NET в протокол управления бытовыми системами «A-control».
PAC-LV11M-J (0,8 МБ, 2 стр.)| Наименование | PAC-LV11M-J |
|---|---|
| Количество портов | 1 |
| Совместимые внутренние блоки | MSZ-LN25/35VG (кроме PUMY-P), MSZ-LN50VG (кроме PUMY-(S)P), MSZ-FH25~50VE, MSZ-EF22~50VE, MSZ-SF15/20VA, MSZ-SF25~50VE, MFZ-KJ25~50VE (кроме PUMY-SP) |
| Совместимые наружные блоки | PUMY-(S)P VKM/YKM, PUCY-(E)P Y(S)KA, PUHY-(E)P Y(S)NW-A, PUHY-HP YHM-A, PQHY-P YLM-A PURY-P Y(S)NW-A, PQRY-P YLM-A |
| Габаритные размеры (В×Ш×Д) | 183 мм х 355 мм х 142 мм |
| Вес прибора | 3,5 кг |
| Фреонопровод (жидкость) | 6,35 мм (1/4), пайка |
| Фреонопровод (газ) | нет |
| Электропитание | 1 фаза, 220 В, 50 Гц |
| Подключение дренажного трубопровода | не требуется |
| Совместимые пульты управления | Беспроводные пульты управления |
| Сигнальные линии | M-NET (CITY MULTI) и «new A-control» (RAC) |
| Завод (страна) | MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) |
